Что такое эрозионная обработка в производстве пресс-форм

В современном производстве пресс-форм точность и качество обработки играют ключевую роль в обеспечении долговечности и функциональности изделий. Одним из важных и востребованных методов является эрозионная обработка, которая позволяет создавать сложные и точные детали с высокой степенью детализации. Но что именно представляет собой эрозионная обработка, почему она так важна в производстве пресс-форм и какие преимущества даёт? В этой статье мы подробно рассмотрим суть метода, технологии, особенности применения и ключевые моменты, которые стоит учитывать при проектировании и производстве пресс-форм с использованием эрозионной обработки.

Содержание

• Основы эрозионной обработки
• Виды эрозионной обработки и их особенности
• Применение эрозионной обработки в пресс-формах
• Преимущества и ограничения метода
• Практические рекомендации при проектировании

Основы эрозионной обработки

Эрозионная обработка, или электроэрозионная обработка (ЭЭО), представляет собой процесс удаления материала с помощью контролируемых электрических разрядов. В отличие от традиционных механических методов, где инструмент физически срезает металл, здесь используется серия импульсов высокой частоты, которые вызывают локальное испарение и плавление материала на поверхности детали. Этот процесс позволяет достигать исключительно высокой точности и создавать сложные геометрические формы, которые трудно или невозможно получить традиционной обработкой.

Технология была разработана в середине XX века и с тех пор стала незаменимой в производстве пресс-форм, штампов и прецизионных компонентов. Суть метода заключается в работе электродом, который не касается детали напрямую, а формирует разряд в межэлектродном пространстве. В результате металл снимается послойно, что обеспечивает точность до нескольких микрон. Электроэрозионная обработка особенно эффективна при работе с твёрдыми материалами, такими как закалённая сталь, титановые и никелевые сплавы, которые тяжело поддаются классической механической обработке.

Виды эрозионной обработки и их особенности

Существует несколько основных видов эрозионной обработки, каждый из которых применяется в зависимости от конкретной задачи и типа детали:

• Проволочно-эрозионная обработка (Wire EDM) — метод, при котором в качестве электрода используется тонкая металлическая проволока, проходящая через деталь, позволяя резать сложные контуры с высокой точностью.
• Вырубная или объемная электроэрозионная обработка — используется для создания полостей, отверстий и сложных форм на поверхности детали с помощью электродов, повторяющих контур обрабатываемой области.
• Микро- и нанофрезерование с помощью электроэрозии — современные технологии, позволяющие создавать микроструктуры и текстуры с точностью до микрон и наносекунд.

Каждый из этих методов имеет свои особенности, преимущества и ограничения. Проволочно-эрозионная обработка, например, идеальна для сложных профилей и внутренних вырезов, а объемная — для формирования глубоких полостей с высокой степенью детализации. При этом важно правильно выбрать параметры обработки — напряжение, частоту импульсов, скорость подачи и охлаждение, чтобы обеспечить качество поверхности и минимизировать износ электрода.

Применение эрозионной обработки в пресс-формах

Производство пресс-форм требует максимальной точности и качества обработки, поскольку от этого зависит конечное качество изделий и срок службы формы. Эрозионная обработка незаменима в следующих случаях:

• Создание сложных литниковых систем и каналов охлаждения, где требуется высокая точность и гладкая поверхность;
• Обработка труднодоступных мест и тонкостенных элементов, которые нельзя обработать фрезой или сверлом;
• Изготовление высокоточных гнезд и элементов, требующих минимальных допусков и шероховатости поверхности;
• Обработка деталей из твёрдых материалов, уже прошедших закалку, когда традиционные методы становятся неэффективными.

Технология позволяет значительно сократить время подготовки формы к производству, уменьшить количество дефектов и повысить качество продукции. Важным аспектом является также возможность быстрой замены электродов и повторного использования программ обработки, что оптимизирует процесс и снижает затраты.

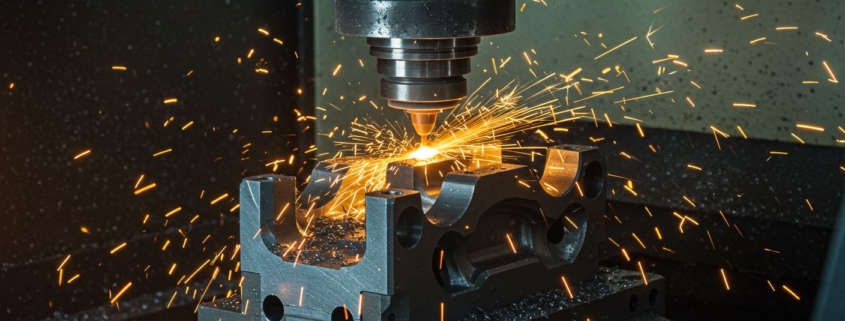

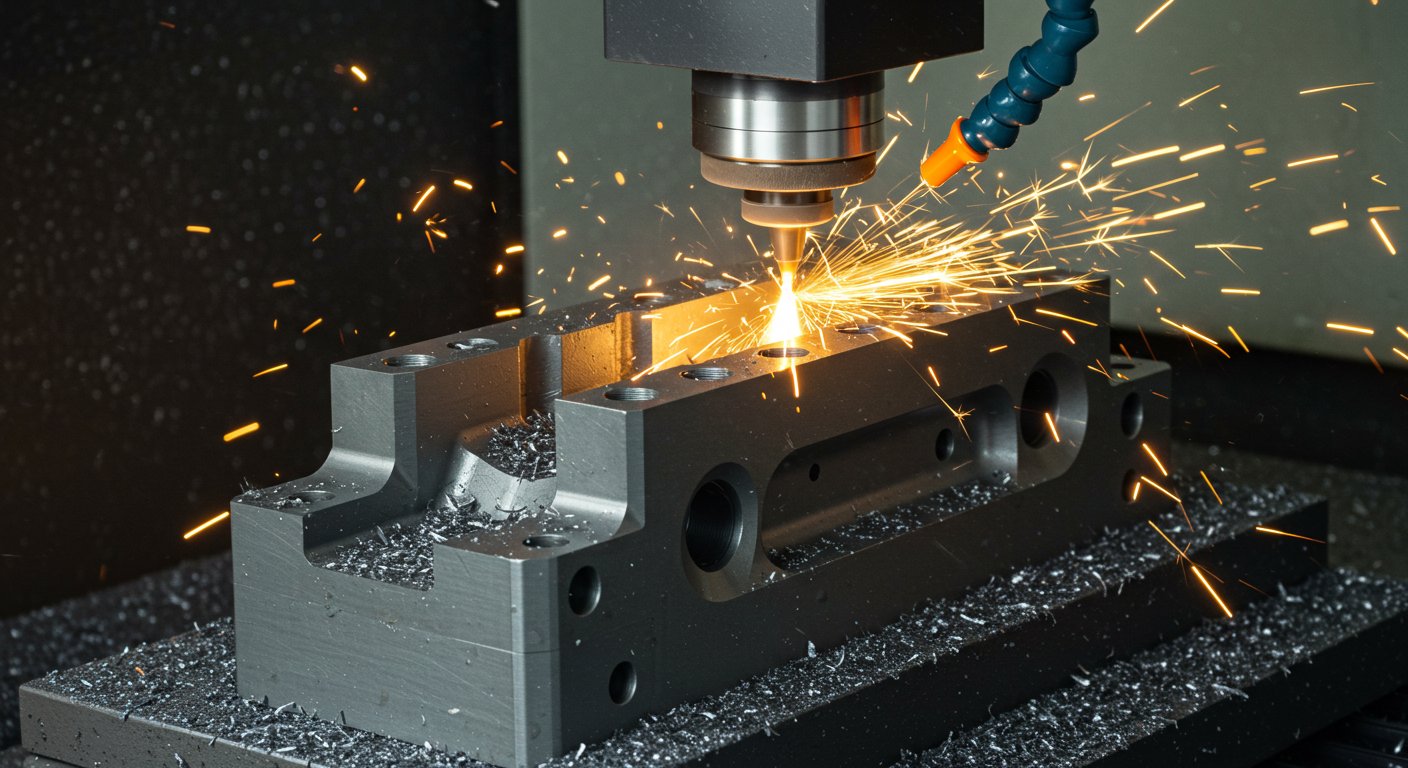

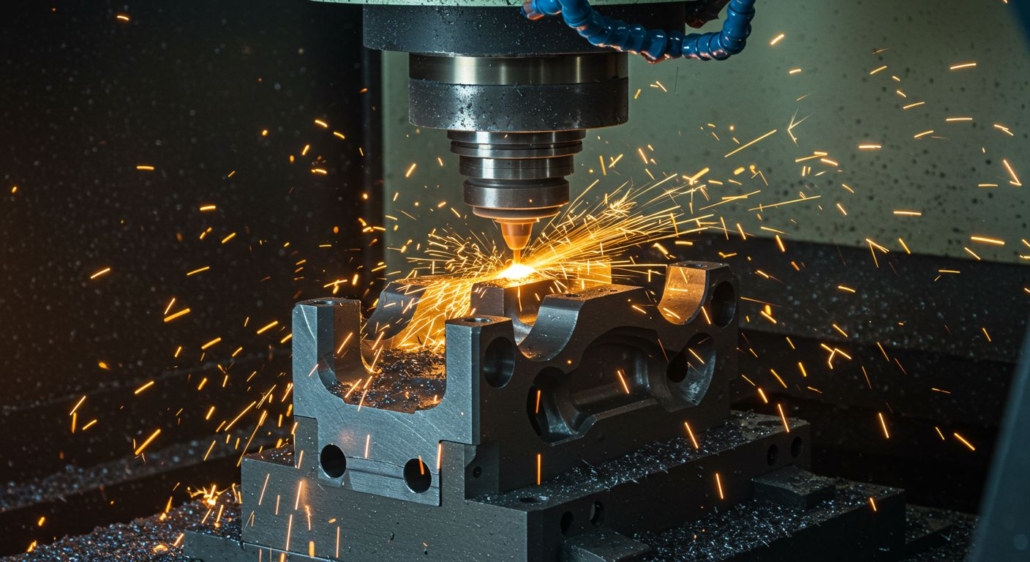

Изображение: Электроэрозионная обработка пресс-формы на современном станке с ЧПУ. Точная и качественная обработка сложных деталей.

Преимущества и ограничения метода

Эрозионная обработка обладает рядом неоспоримых преимуществ, которые делают её лидером в сфере прецизионной обработки:

• Высокая точность и повторяемость, достигаемая благодаря цифровому управлению и отсутствию механического контакта с деталью;
• Возможность обработки материалов с высокой твёрдостью, включая закалённые сплавы и суперсплавы;
• Создание сложных геометрических форм и микроэлементов, недоступных при традиционных методах;
• Минимизация деформаций и напряжений в материале, так как отсутствует физическое воздействие режущим инструментом;
• Экономия времени при производстве сложных деталей за счёт автоматизации и использования повторных программ.

Тем не менее, существуют и ограничения. Процесс электроэрозионной обработки довольно медленный по сравнению с фрезерованием, что может увеличивать время обработки крупных деталей. Также требуется тщательный контроль параметров обработки, чтобы избежать излишнего износа электрода и перегрева детали. Не менее важным является необходимость использования качественной воды для охлаждения и удаления продуктов эрозии, что повышает требования к техническому обслуживанию оборудования.

Практические рекомендации при проектировании

Для успешного внедрения эрозионной обработки в производство пресс-форм важно учитывать ряд практических аспектов уже на этапе проектирования:

• Заложить в проект технологические припуски и допуски, позволяющие корректировать размер после электроэрозионной обработки;
• Обеспечить доступность для электродов в труднодоступных местах и предусмотреть возможность их быстрой замены;
• Расположить каналы охлаждения так, чтобы обеспечить оптимальную циркуляцию и предотвратить перегрев;
• Использовать современные CAD-программы, интегрированные с оборудованием для создания программ обработки с учётом особенностей эрозии;
• Проводить моделирование и симуляции для оценки возможных рисков и оптимизации процесса.

Следуя этим рекомендациям, можно значительно повысить качество пресс-форм, снизить затраты на доработки и увеличить производительность всего цикла изготовления.
