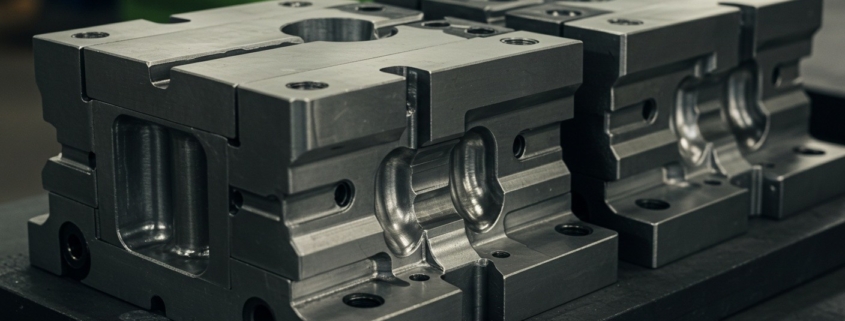

Формы для деталей с двойным литьем

Формы для деталей с двойным литьем

Двойное литье — одна из самых сложных, но при этом востребованных технологий в современном производстве пластиковых изделий. Использование форм для деталей с двойным литьем позволяет создавать продукты с уникальными характеристиками, сочетающими в себе разные материалы и свойства. Однако изготовление таких пресс-форм требует глубоких знаний, точности и современных технологий, чтобы обеспечить высокое качество и долговечность готовых изделий. В этой статье мы разберём ключевые особенности форм для двойного литья, требования к производству, а также преимущества и сложности этого метода, которые важны для любого предприятия, занимающегося выпуском сложных пластиковых компонентов.

Содержание

Что такое двойное литье и его применение

Двойное литье — это процесс производства пластиковых изделий, при котором в одной форме последовательно или одновременно используется два разных материала. Чаще всего это разные виды полимеров, которые обладают уникальными свойствами — например, жёсткий каркас и мягкое покрытие, или устойчивый к износу пластик с эластичной вставкой. Такая технология позволяет добиться сочетания механической прочности и эстетики, функциональных особенностей, таких как защита от скольжения, герметичность или тепловая устойчивость.

Области применения двойного литья очень разнообразны: от автомобильной промышленности, где комбинируются детали с разной жёсткостью, до производства бытовой техники, медицинского оборудования и даже игрушек. Эта технология открывает возможности для создания комплексных деталей без необходимости сборки нескольких элементов, что значительно снижает трудозатраты и повышает надёжность изделий.

Особенности конструкции форм для двойного литья

Формы для двойного литья отличаются повышенной сложностью по сравнению с традиционными пресс-формами. Их конструкция должна обеспечивать точное позиционирование двух материалов, иметь отдельные каналы подачи и системы впрыска для каждого компонента. Важно грамотно спроектировать температурный режим, чтобы избежать смешивания материалов в нежелательных зонах и обеспечить качественную адгезию между слоями.

Конструктивно такие формы часто включают дополнительные элементы — сдваиваемые или поворотные блоки, раздвижные части и камеры для синхронизации этапов впрыска. Высокоточная механика и система управления позволяют добиться максимальной точности и повторяемости изделий. Особое внимание уделяется системе охлаждения, которая должна обеспечивать равномерное затвердевание каждого слоя без деформаций.

  • Отдельные впрысковые системы для каждого материала;
  • Механизмы позиционирования и поворота форм;
  • Контроль температуры в нескольких зонах;
  • Сложные системы охлаждения;
  • Высокая точность и износостойкость элементов формы.

Требования к материалам и оборудованию

При производстве форм для двойного литья важно использовать материалы с высокой прочностью, устойчивостью к износу и температурным нагрузкам. Инструментальные стали с легирующими добавками являются стандартом, поскольку они обеспечивают долгий срок службы и стабильность размеров. Также применяется высокоточное оборудование — современные ЧПУ-станки, системы электроэрозионной обработки и полировки, которые позволяют добиться максимальной точности и качества поверхностей.

Для самого процесса литья применяются специализированные автоматы с несколькими впрысковыми головками и автоматизированными системами управления. Это обеспечивает синхронизацию процессов и сокращение времени цикла. Кроме того, важна система контроля качества, которая позволяет своевременно выявлять возможные дефекты на любом этапе производства.

Технологические нюансы процесса литья

Процесс двойного литья состоит из последовательных этапов: впрыск первого материала, частичное или полное затвердевание, затем впрыск второго материала. Важно контролировать температурные режимы и скорость впрыска, чтобы обеспечить правильное сцепление между слоями. Нарушение этих параметров может привести к отслоению, дефектам поверхности или внутренним напряжениям.

Кроме того, требуется грамотное проектирование системы вентиляции, чтобы избежать накопления воздуха в зоне литья, что может привести к образованию пор и дефектов. Тщательное планирование технологического процесса помогает минимизировать отходы и повысить стабильность качества продукции.

Преимущества и вызовы двойного литья

Двойное литье обладает рядом преимуществ, делающих его незаменимым в производстве сложных изделий. Оно позволяет снизить количество сборочных операций, улучшить внешний вид и функциональные характеристики изделий, расширить спектр используемых материалов. Это особенно важно в современных условиях, когда требуется высокая производительность и качество при оптимальных затратах.

Однако технология предъявляет высокие требования к точности и квалификации персонала, а также к оборудованию. Возможны сложности с настройкой процессов и необходимостью адаптации под разные виды полимеров. Несмотря на это, грамотное внедрение двойного литья значительно повышает конкурентоспособность продукции и открывает новые возможности для развития производства.

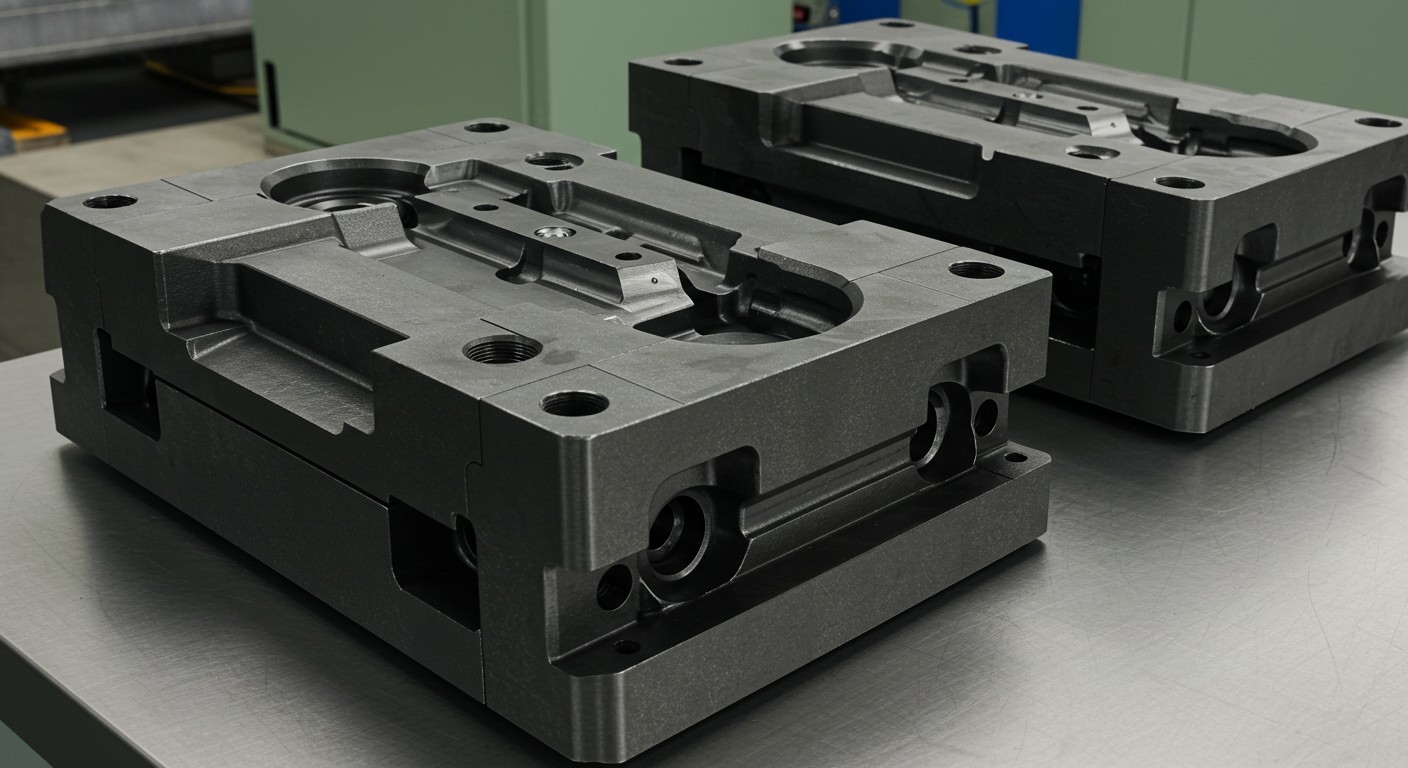

Форма для двойного литья с сложной конструкцией

Изображение: Современная форма для деталей с двойным литьем, обеспечивающая точность и качество
