Основы CAD-моделирования для пресс-форм

Проектирование пресс-форм невозможно представить без CAD-моделирования. Эта технология лежит в основе всего производственного цикла — от концепции изделия до окончательной сборки формы. Однако многие начинающие специалисты сталкиваются с вопросом: с чего начать освоение CAD для проектирования пресс-форм? Какие особенности и тонкости нужно учитывать при создании моделей, чтобы они были пригодны для изготовления и последующей эксплуатации? В этой статье мы детально разберем основы CAD-моделирования применительно к пресс-формам, а также обозначим ключевые этапы и инструменты, необходимые для успешного старта и дальнейшей профессиональной работы в этой области.

Содержание

• Роль CAD в проектировании пресс-форм
• Этапы моделирования и подготовки
• Основные инструменты и функции CAD
• Типовые ошибки и как их избежать
• Оптимизация и интеграция в процесс

Роль CAD в проектировании пресс-форм

CAD-моделирование — это не просто чертежи на экране. Это полноценный процесс цифрового конструирования, в котором каждый элемент пресс-формы разрабатывается с учетом точных геометрических параметров, допусков и последующих производственных операций. Применение CAD-технологий позволяет моделировать все составляющие будущей формы: от литниковой системы до толкателей, от охлаждающих каналов до разъёмных частей. Ключевая цель CAD-проектирования — обеспечить точное соответствие конструкции изделия, технологическим требованиям и возможностям производства. Современные CAD-системы, такие как SolidWorks, Siemens NX, CATIA, T-Flex, позволяют автоматизировать повторяющиеся процессы, оптимизировать элементы конструкции и прогнозировать возможные проблемы ещё на стадии моделирования.

Один из самых важных аспектов применения CAD в создании пресс-форм — это возможность симуляции. Благодаря встроенным или дополнительным модулям можно заранее проанализировать поведение расплава в форме, тепловые деформации, усадку материала, зоны риска возникновения брака. Эти возможности дают инженерному отделу мощный инструмент в руках: предсказать, отладить и исправить до запуска в производство. В результате — снижение затрат, повышение точности и сокращение сроков на доработки после первых тестовых отливок. Особенно это актуально в серийном производстве, где каждая ошибка умножается на тысячи изделий.

Этапы моделирования и подготовки

Процесс CAD-моделирования пресс-форм включает в себя несколько четко структурированных этапов. Прежде всего, необходимо импортировать или разработать 3D-модель самого изделия, для которого проектируется форма. Это может быть деталь заказчика или изделие, созданное внутри компании. Следующим шагом идет анализ геометрии: определяются линии разъема, углы уклона, потенциальные зоны недолива или образования пузырей. На этом этапе может проводиться предварительный расчет усадки и термической деформации материала.

После анализа начинается построение самой формы: создаются матрица и пуансон, проектируются элементы системы охлаждения, литники, направляющие, плиты, фиксаторы, а также механизмы выталкивания. Далее осуществляется сборка модели в единую систему, где проверяется кинематика всех подвижных элементов. Очень важно сохранить баланс между сложностью конструкции и технологичностью. На финальном этапе модель проверяется на соответствие производственным стандартам и требованиям к точности. Формируются чертежи, спецификации, создаются программы для ЧПУ и составляется документация.

Основные инструменты и функции CAD

Современные CAD-системы предлагают широкий набор инструментов, специально адаптированных под проектирование пресс-форм. Среди ключевых функций можно выделить:

• Параметрическое моделирование — позволяет быстро изменять конструкцию, подстраивая модель под новые условия или изменения размеров изделия.
• Библиотеки стандартных компонентов — ускоряют процесс проектирования за счет использования готовых элементов: направляющих, толкателей, пружин и др.
• Импорт STL и STEP — дает возможность работать с моделями, созданными в других системах или полученными от заказчика.
• Разделение формы — инструменты для автоматического или полуавтоматического создания разъемов, определения направления литья и построения линий разъема.
• Анализ литья — функции симуляции наполнения формы, анализа воздушных ловушек, усадки и деформаций.
• Интеграция с CAM — позволяет передать модель в систему управления станками с ЧПУ без потерь геометрии и необходимости ручной доработки.

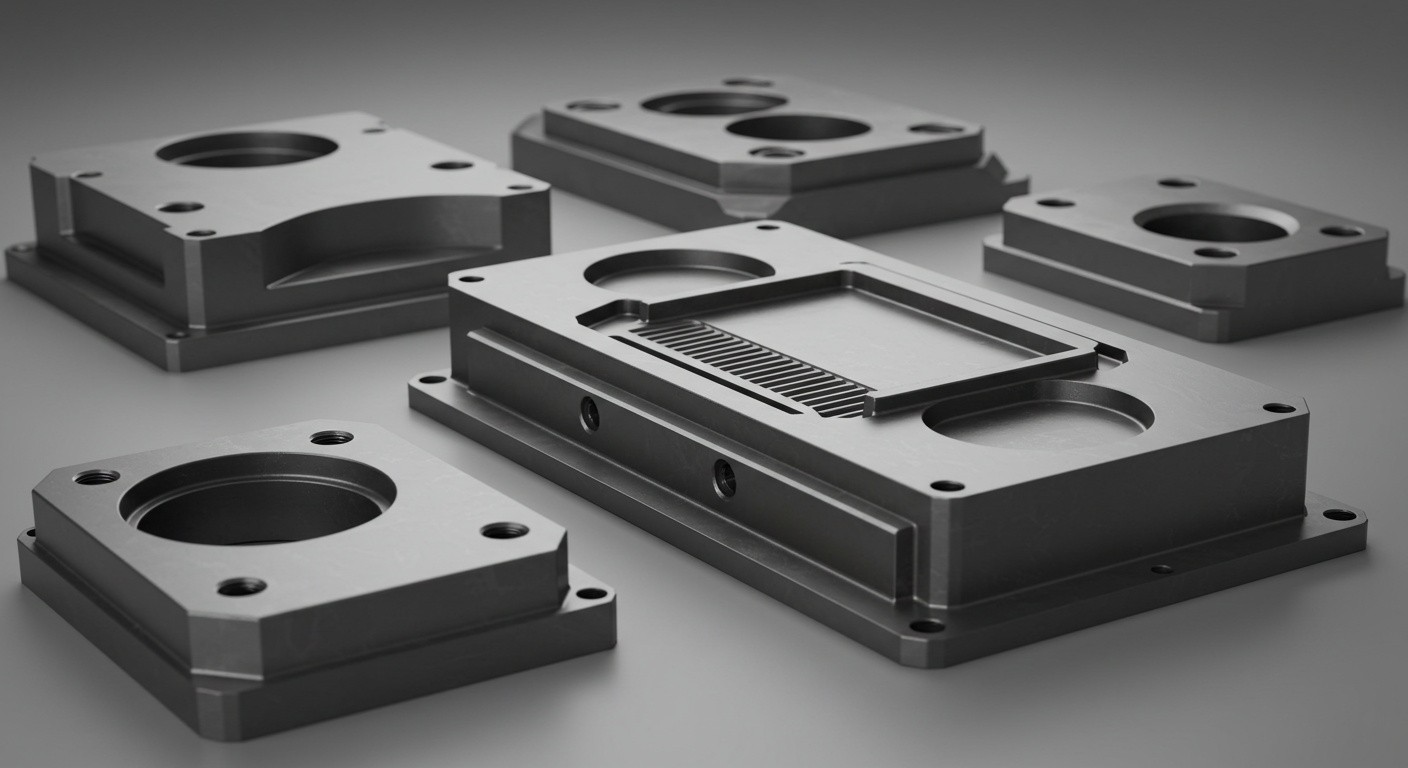

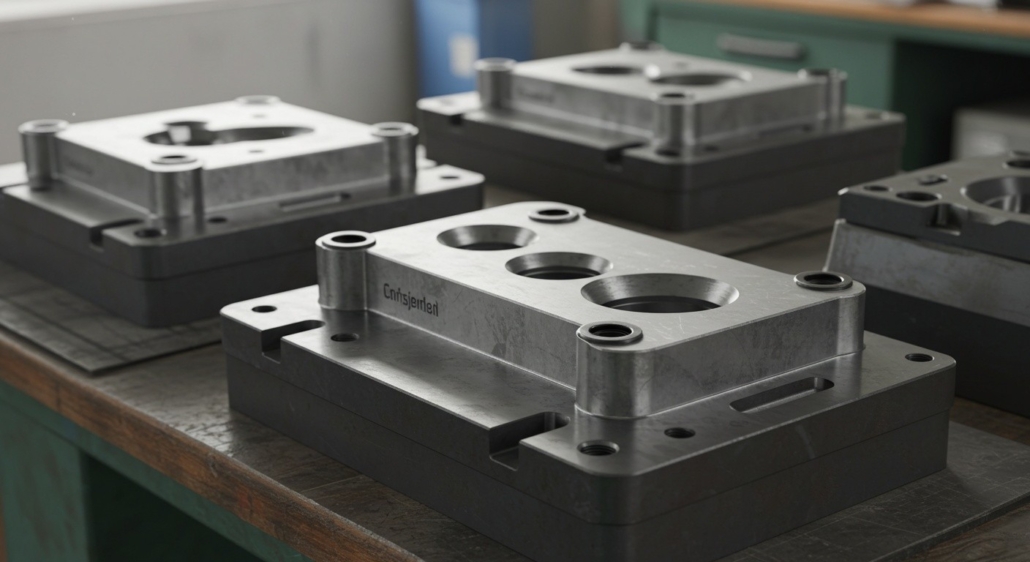

Изображение: Пример использования CAD-системы при разработке пресс-формы

Типовые ошибки и как их избежать

Новички в CAD-моделировании пресс-форм часто совершают ошибки, которые могут обернуться серьезными проблемами в производстве. Одна из самых распространенных — недостаточное внимание к углам уклона. Отсутствие уклонов или их недостаточное значение приводит к залипанию изделия в форме и проблемам при выталкивании. Также распространены ошибки в построении охлаждающих каналов: неправильное расположение или недостаточная глубина каналов снижает эффективность охлаждения и увеличивает цикл литья.

Еще одной критичной ошибкой является недостаточная проверка кинематики подвижных деталей. Неучтенные зазоры, несовпадения при смещении и деформация при нагреве могут вызвать поломку пресс-формы. Избежать этих проблем помогает пошаговая проверка каждого узла, регулярное тестирование сборки и использование модулей анализа движения в CAD-системе. Важно также тщательно оформлять техническую документацию — каждый элемент должен быть ясно обозначен, иметь свои допуски, материал и обработку. Это обеспечивает точность и предсказуемость на всех последующих этапах производства.

Оптимизация и интеграция в процесс

Освоив базовые навыки CAD-моделирования, специалист может переходить к оптимизации и расширению своих возможностей. Например, интеграция CAD с PDM-системами позволяет управлять версиями моделей, отслеживать изменения и координировать работу между отделами. Это особенно важно в крупных производственных компаниях, где над одной пресс-формой работает сразу несколько инженеров. Также возможно подключение CAD-моделей к ERP-системам для автоматической передачи данных о комплектующих, материалах и себестоимости проекта.

Оптимизация конструкции в CAD часто включает использование анализа топологии, симуляции деформации и автоматического подбора параметров. Благодаря этому можно добиться снижения массы формы, уменьшения расхода металла и сокращения времени на производство. Важно также постоянно обновлять знания по работе с CAD-системами, следить за новыми версиями и функционалом. Производители программного обеспечения регулярно выпускают модули, упрощающие работу с пресс-формами: от библиотек элементов до шаблонов построения сложных форм. Таким образом, грамотная интеграция CAD-моделирования в производственный процесс обеспечивает не только высокое качество готовых изделий, но и конкурентоспособность всей компании.
