Пружинные и гидравлические механизмы в пресс-формах

Пружинные и гидравлические механизмы давно стали неотъемлемой частью конструкции современных пресс-форм, обеспечивая высокую точность, повторяемость и надежность технологического процесса. Их правильный выбор и интеграция в конструкцию формы напрямую влияют на качество изделий, срок службы оборудования и стабильность производственного цикла. Но как определить, какой тип механизма лучше подойдет для конкретного проекта, и в чем состоят особенности их применения? Ответы на эти вопросы — в нашей статье.

Содержание

Принципы действия механизмов

В конструкции пресс-форм пружинные и гидравлические элементы выполняют схожие функции — они обеспечивают перемещение подвижных элементов, способствуют корректной работе выталкивателей, подвижных сегментов, крышек, защелок и других узлов. Пружинные механизмы используют накопленную в упругом теле энергию, возникающую при его деформации, тогда как гидравлические механизмы работают за счет давления жидкости в замкнутой системе. Обе технологии имеют свои особенности и требования к расчету, обслуживанию и интеграции в проект пресс-формы.

Принцип действия пружин основан на простом и надежном законе Гука: при сжатии или растяжении пружина возвращается в исходное положение, создавая усилие, необходимое для перемещения элементов формы. Пружины могут быть цилиндрическими, тарельчатыми, прямоугольными, кольцевыми, и каждая из них применяется в зависимости от пространства, необходимого усилия и типа нагрузки. В то же время гидравлические цилиндры позволяют управлять движением с гораздо большей точностью и силой, что делает их незаменимыми в пресс-формах с большими размерами или сложной кинематикой. Гидравлика может быть автономной, встроенной или подключенной к общей системе станка, что также влияет на стоимость и сложность реализации.

Применение пружинных систем

Пружины — это один из самых популярных и широко применяемых типов приводов в пресс-формах. Их ключевыми преимуществами являются простота конструкции, низкая стоимость, компактность и отсутствие потребности во внешнем источнике энергии. Особенно хорошо пружинные системы работают в формах с ограниченным пространством, где невозможно использовать гидроцилиндры, или там, где перемещение происходит только на ограниченное расстояние с малым усилием. Применяются они в узлах возврата выталкивателей, в удержании подвижных деталей в нужном положении, а также как ограничители хода и демпферы.

  • Надежность и простота: минимум подвижных частей и высокая устойчивость к износу.
  • Универсальность: подходит для большинства стандартных операций в пресс-формах.
  • Низкие эксплуатационные расходы: не требует обслуживания или смазки при правильной установке.

Тем не менее, у пружин есть ограничения: они могут ломаться при многократных циклах, теряют упругость при перегреве, и их усилие ограничено. Поэтому важно соблюдать рекомендации по расчету, выбирать качественные изделия и учитывать предельные нагрузки и условия работы.

Особенности гидравлических устройств

Гидравлические механизмы применяются в тех случаях, когда необходима высокая точность, большая сила и контролируемое движение. Они особенно актуальны для крупных пресс-форм, пресс-форм с боковыми подвижными элементами, а также для тех случаев, когда требуется синхронная работа нескольких узлов. Гидроцилиндры можно программировать, изменять давление, скорость, фиксировать промежуточные положения — это дает огромные возможности при производстве сложных изделий. Также их используют в горячеканальных системах, в управлении разъемными вставками и в многоступенчатых выталкивателях.

Пружинный и гидравлический механизм пресс-формы

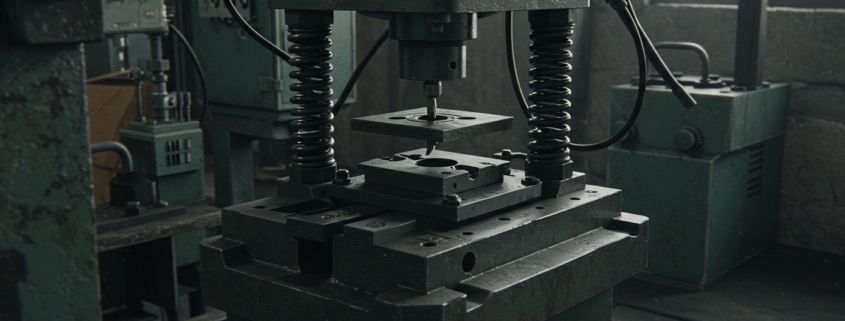

На изображении представлен пример комбинированного применения пружин и гидравлических элементов в пресс-форме

Ключевыми преимуществами гидравлики являются:

  • Точная управляемость движений, включая позиционирование и удержание.
  • Высокое выходное усилие при относительно компактной конструкции.
  • Возможность дистанционного управления и автоматизации.

Но необходимо помнить и о недостатках: гидросистемы требуют постоянного обслуживания, они дороже в изготовлении и установке, а также чувствительны к загрязнению масла и температурным колебаниям. Кроме того, при проектировании формы с гидроцилиндрами важно предусмотреть все соединения и пути прокладки шлангов, чтобы избежать утечек и сбоев.

Сравнение преимуществ и недостатков

Выбор между пружинными и гидравлическими механизмами зависит от множества факторов, в том числе от технологических требований, габаритов изделия, бюджета и условий производства. Приведем краткое сравнение:

  • Пружинные механизмы
    • Дешевые и компактные
    • Просты в установке
    • Ограниченное усилие
    • Необходимость точного расчета срока службы
  • Гидравлические системы
    • Высокое усилие и точность
    • Гибкость настройки
    • Сложность конструкции
    • Необходимость регулярного технического обслуживания

Во многих современных формах применяют комбинированные решения, где пружины выполняют базовые функции, а гидравлика — основные управляющие действия. Такой подход повышает надежность системы и снижает затраты на техническое обслуживание при сохранении гибкости.

Практика выбора и эксплуатации

При выборе механизма для вашей пресс-формы стоит руководствоваться следующими рекомендациями:

  • Оцените рабочие нагрузки и частоту циклов: при высоких нагрузках предпочтительна гидравлика.
  • Учитывайте пространство и компоновку: если нет места под цилиндр — применяйте пружины.
  • Анализируйте требуемую точность движения и синхронизацию.
  • Сравните стоимость изготовления, установки и дальнейшего обслуживания механизмов.
  • Проводите регулярное техническое обслуживание в соответствии с инструкциями производителя.

Грамотный подход к выбору механизма позволяет увеличить срок службы пресс-формы, повысить стабильность производственного процесса и снизить количество брака. Не стоит экономить на расчетах и качестве комплектующих — это инвестиция в эффективность и репутацию вашего предприятия.

Как выбрать систему вентиляции пресс-форм

Почему правильный выбор системы вентиляции пресс-форм играет ключевую роль в производстве качественных изделий? Недостаточная вентиляция приводит к появлению дефектов, снижению срока службы оборудования и увеличению затрат на переработку. Современные технологии требуют максимально эффективного отведения газов и воздуха из зоны формования, чтобы добиться высокого качества и стабильности продукции. Разберёмся, как выбрать систему вентиляции, которая обеспечит надежность и эффективность вашего производства.

Содержание

Основные функции и задачи вентиляции пресс-форм

Вентиляция пресс-форм предназначена для эффективного удаления газов, образующихся в процессе литья пластмасс под высоким давлением. Во время впрыска расплавленного материала в полость формы из неё выходят пары и воздух, которые при отсутствии хорошей вентиляции остаются в зоне формования, вызывая пористость, деформации и ухудшение внешнего вида изделий. Кроме того, газы могут способствовать преждевременному износу формы и повышенному тепловому воздействию на материал. Качественная система вентиляции обеспечивает беспрепятственный выход газов, стабилизирует давление и температуру, что напрямую влияет на качество конечной продукции и производительность оборудования.

В процессе проектирования вентиляции необходимо учитывать не только эффективность отвода газов, но и защиту от попадания пластика в вентиляционные каналы, а также удобство очистки и технического обслуживания. Вентиляция должна быть равномерной по всей поверхности формовочной полости, чтобы исключить локальные дефекты и обеспечить стабильность технологического процесса. Наряду с этим, правильное расположение вентиляционных каналов помогает повысить ресурс пресс-формы и снизить риски аварийных простоев.

Типы систем вентиляции и их особенности

Системы вентиляции пресс-форм различаются по конструкции, принципам работы и сфере применения. Основные типы включают:

  • Канальная вентиляция — классический вариант с узкими канавками или отверстиями, расположенными по периметру формовочной полости. Такой тип эффективен для изделий с простой геометрией, где обеспечивается равномерный выход газов.
  • Вентиляционные вставки — специальные компоненты, встроенные в пресс-форму, которые позволяют усилить вентиляцию в критических зонах. Используются для сложных изделий с глубокими или узкими подрезами.
  • Мембранные и микропористые элементы — инновационные решения, которые обеспечивают микровентиляцию, препятствуя попаданию расплава в вентиляционные отверстия. Особенно актуальны для высокоточных изделий и тонкостенных деталей.
  • Автоматизированные системы с контролем давления — современные системы, которые регулируют вентиляцию в реальном времени, повышая эффективность и снижая риск дефектов в процессе производства.

Выбор системы напрямую зависит от конструкции изделия, материала и условий эксплуатации пресс-формы. Комбинирование различных типов вентиляции позволяет добиться максимальной производительности и качества продукции даже при самых сложных технологических задачах.

Критерии выбора вентиляционной системы

При выборе системы вентиляции необходимо учитывать следующие ключевые критерии:

  • Геометрия изделия: сложность формы и наличие глубоких подрезов требуют использования специализированных вентиляционных решений.
  • Тип материала: разные пластики имеют свои особенности газообразования и требуют индивидуального подхода к вентиляции.
  • Температурный режим: эффективное удаление газов важно при высоких температурах, что требует применения термостойких материалов и элементов.
  • Простота обслуживания: возможность быстрого и удобного очищения каналов от загрязнений существенно повышает надежность работы системы.
  • Экономическая эффективность: баланс между стоимостью установки и эксплуатационными затратами, а также влияние на качество выпускаемой продукции.

Тщательный анализ и грамотный подбор системы вентиляции помогут избежать множества проблем, связанных с дефектами литья, а также снизить расходы на ремонт и обслуживание пресс-форм.

Технологические советы по монтажу и обслуживанию

Монтаж вентиляционной системы должен проводиться с учетом особенностей конструкции пресс-формы и условий эксплуатации. Рекомендуется:

  • Планировать вентиляционные каналы так, чтобы обеспечить равномерное распределение и минимальные расстояния для отвода газов.
  • Использовать герметичные и износостойкие материалы для изготовления вентиляционных элементов.
  • Регулярно проводить очистку и проверку каналов на предмет засоров и повреждений.
  • Обучать персонал правильной эксплуатации и техническому обслуживанию систем вентиляции.
  • Применять современные диагностические методы для контроля работы системы и своевременного выявления дефектов.

Своевременное техническое обслуживание существенно увеличивает срок службы пресс-форм и предотвращает появление бракованной продукции, что положительно сказывается на экономике производства.

Практические рекомендации для оптимальной вентиляции

  • Начинайте проектирование системы вентиляции вместе с этапом разработки пресс-формы.
  • Используйте комбинацию вентиляционных каналов и вставок для сложных деталей.
  • Обращайте внимание на выбор материалов и размеры вентиляционных элементов с учетом типа пластика.
  • Проводите регулярное техническое обслуживание и профилактические проверки.
  • Следите за новыми технологиями и инновационными решениями в области вентиляции пресс-форм.

Система вентиляции пресс-формы

Пример правильно организованной системы вентиляции в пресс-форме

Пресс-формы с подрезами: как их разрабатывать

Проектирование пресс-форм с подрезами — это одна из самых сложных задач в области литья пластмасс и изготовления высокоточных деталей. Подрезы создают значительные технические трудности, так как они препятствуют простому извлечению изделия из формы, требуют специальных механизмов и продуманной конструкции. Однако правильная разработка таких пресс-форм позволяет производить сложные изделия с уникальными геометрическими элементами, что расширяет возможности промышленного производства и повышает качество готовой продукции.

Содержание

Особенности подрезов и их влияние на конструкцию

Подрезы — это элементы изделия, выступающие за основную форму, которые при формовании создают области, препятствующие прямому извлечению изделия из пресс-формы. Такие элементы особенно часто встречаются в деталях с защелками, выступами, резьбовыми соединениями и другими сложными геометрическими формами. Их наличие существенно усложняет конструкцию пресс-формы, поскольку требует внедрения дополнительных подвижных компонентов — подвижных пластин, кулисных механизмов или сложных выталкивателей.

Разработка пресс-форм с подрезами требует глубокого понимания механики литья и особенностей материала, из которого изготавливается изделие. Неправильно спроектированные подрезы приводят к поломкам пресс-формы, браку деталей и увеличению производственных затрат. Помимо этого, форма должна обеспечивать возможность надежного и точного позиционирования всех движущихся элементов для синхронного раскрытия и закрытия, что требует высокого уровня инженерного мастерства и тщательной проработки чертежей и 3D-моделей.

Основные принципы проектирования пресс-форм с подрезами

Проектирование пресс-форм с подрезами начинается с анализа самой детали и выявления всех зон, которые требуют особого внимания при формовании. На этом этапе важно точно определить тип подреза и его размеры, а также продумать, как обеспечить его освобождение при извлечении изделия. Ключевые принципы включают:

  • Минимизация подрезов, если это возможно, для упрощения конструкции.
  • Использование подвижных элементов формы — выдвижных пластин, кулачковых механизмов или шарнирных систем.
  • Определение оптимального порядка операций при раскрытии пресс-формы для предотвращения заеданий и повреждений.
  • Разработка надежных направляющих и фиксаторов для точного повторения движения подвижных частей.
  • Обеспечение прочности и износостойкости всех подвижных элементов, так как они подвергаются значительным нагрузкам.

Кроме того, необходимо предусмотреть возможность технического обслуживания и замены изнашиваемых деталей без полной разборки формы, что значительно снижает время простоя оборудования и повышает эффективность производства.

Типы механизмов для решения задачи подрезов

Для реализации сложных подрезов применяются различные механизмы, позволяющие «освободить» изделие при извлечении из пресс-формы. Основные типы включают:

  • Выдвижные пластины (штоки) — подвижные элементы, которые перемещаются в стороны или вдоль, освобождая подрезы в момент извлечения.
  • Кулачковые механизмы — обеспечивают сложные синхронные движения, позволяющие автоматически сдвигать выдвижные части формы при раскрытии.
  • Рычажные и шарнирные системы — используются для создания многопозиционных подвижных элементов с плавным ходом и надежным фиксированием.
  • Пневматические и гидравлические приводы — применяются для автоматизации и повышения точности перемещений, особенно в крупносерийном производстве.

Выбор конкретного механизма зависит от сложности подреза, требований к скорости производства и стоимости изготовления пресс-формы. Часто эффективное решение достигается комбинацией нескольких типов механизмов для достижения максимальной надежности и удобства эксплуатации.

Технологические рекомендации и контроль качества

Процесс изготовления пресс-форм с подрезами требует особого контроля на всех этапах — от проектирования до эксплуатации. Важно тщательно тестировать движение подвижных элементов, чтобы исключить возможность заклинивания и повреждений. Для этого применяются компьютерное моделирование, прототипирование и испытания на специальном оборудовании.

Особое внимание уделяется точности изготовления всех компонентов и их сборке, поскольку малейшие отклонения могут привести к деформациям и браку продукции. Регулярное техническое обслуживание, своевременная замена изношенных деталей и использование качественных материалов продлевают срок службы пресс-форм и обеспечивают стабильность производства.

Практические советы

  • При проектировании учитывайте возможность минимизации подрезов без ущерба для функциональности изделия.
  • Используйте проверенные типы механизмов и адаптируйте их под конкретные задачи.
  • Обязательно тестируйте движения подвижных частей на всех этапах производства пресс-формы.
  • Планируйте техническое обслуживание и замены изнашиваемых деталей с минимальными простоями.
  • Обучайте персонал работе с пресс-формами с подрезами для предотвращения ошибок эксплуатации.

Пресс-форма с подрезами и механизмами

Пресс-форма с подрезами и механизмами для безопасного извлечения деталей

Механизмы выталкивания: типы и особенности

Как обеспечить качественное и быстрое извлечение изделий из пресс-формы? Ответ на этот вопрос напрямую связан с выбором правильного механизма выталкивания. Этот важный элемент конструкции пресс-формы играет ключевую роль в стабильности производственного процесса и качестве конечной продукции. Существуют различные типы механизмов выталкивания, каждый из которых имеет свои особенности, преимущества и области применения. Понимание этих нюансов помогает оптимизировать производительность и снизить износ оборудования.

Содержание

Зачем нужны механизмы выталкивания

Механизмы выталкивания в пресс-формах предназначены для аккуратного и надежного извлечения готового изделия из полости формы после завершения процесса литья или штамповки. Без эффективного выталкивания возможно повреждение изделия, нарушение его геометрии, а также возникновение брака. Важность этой системы сложно переоценить, поскольку именно от нее зависит скорость производства, минимизация простоев и качество выпускаемой продукции.

Кроме того, современные механизмы должны обеспечивать не только извлечение, но и предотвращать повреждения поверхности изделий, что особенно актуально при работе с деталями высокой точности и сложной формы. Надежность выталкивающей системы влияет на срок службы пресс-формы и общий экономический эффект производства.

Виды механизмов выталкивания и их особенности

Существует несколько основных типов механизмов выталкивания, которые различаются по принципу действия, конструкции и сферам применения. Рассмотрим самые распространённые из них.

  • Плунжерные (штоковые) механизмы — представляют собой прямое выталкивание изделия с помощью штока, который перемещается вперед, выталкивая деталь. Применяются в пресс-формах с простой геометрией и небольшими деталями.
  • Планшайбовые выталкиватели — система пластин, которая при сдвиге выталкивает изделие более равномерно, что особенно важно для крупных или плоских деталей, снижая риск повреждений.
  • Пневматические и гидравлические механизмы — используют давление воздуха или жидкости для выталкивания изделия, обеспечивая плавность и мощность выталкивания при сложных формах и больших размерах деталей.
  • Рычажные и кулачковые системы — обеспечивают выталкивание с использованием механических передач и позволяют синхронизировать движения при сложной конструкции пресс-формы.
  • Комбинированные механизмы — сочетают несколько принципов действия для достижения максимальной эффективности и точности.

Критерии выбора подходящего механизма

Выбор оптимального механизма выталкивания зависит от множества факторов, включая тип изделия, материал, производственные требования и особенности пресс-формы. Важны следующие критерии:

  • Геометрия и размеры изделия — для мелких и простых форм подходят плунжерные механизмы, для сложных — комбинированные системы.
  • Материал изделия — хрупкие материалы требуют более бережного выталкивания, поэтому предпочтительны пневматические или гидравлические механизмы.
  • Производственная скорость и объемы — при больших объемах предпочтительнее механизмы с автоматизацией и быстрым циклом.
  • Требования к точности и качеству поверхности — важна равномерность и мягкость выталкивания.
  • Стоимость изготовления и обслуживания механизма — бюджетные варианты для небольших серий, сложные — для массового производства.

Технологические особенности и эксплуатация

При проектировании и эксплуатации механизмов выталкивания следует учитывать технические нюансы, которые напрямую влияют на срок службы и эффективность работы. Например, правильный выбор материала выталкивателей, регулярная смазка и контроль за износом деталей существенно повышают надежность. Также необходимо учитывать температурные нагрузки и воздействие химически активных сред, особенно если пресс-форма работает с агрессивными материалами.

Автоматизация выталкивающей системы позволяет снизить риск ошибок оператора и повысить стабильность производственного процесса. Важно своевременно проводить диагностику и техническое обслуживание, чтобы избежать простоев и дорогостоящего ремонта.

Практические советы по эксплуатации

  • Регулярно проверяйте состояние выталкивателей на наличие износа и повреждений.
  • Обеспечьте качественную смазку и очистку всех подвижных частей.
  • Используйте только рекомендованные материалы для деталей механизма.
  • Внедряйте системы автоматического контроля и мониторинга работы механизма.
  • Проводите обучение персонала правильной эксплуатации и обслуживанию.

Механизмы выталкивания в пресс-формах

Различные типы механизмов выталкивания обеспечивают качество и скорость производства

Конструкция литников: горячие и холодные

Правильный выбор конструкции литников является одним из ключевых факторов, влияющих на качество и эффективность производства пластиковых изделий. Литниковая система обеспечивает подачу расплавленного материала в полость пресс-формы, и от её конструкции зависит равномерность заполнения, минимизация дефектов и экономия материала. В промышленности используются две основные схемы — горячие и холодные литники, каждая из которых имеет свои особенности, преимущества и ограничения. Как же выбрать подходящий вариант для конкретного производства и какие нюансы следует учитывать при проектировании литниковой системы?

Содержание

Основы конструкции литников

Литниковая система служит для подачи расплавленного пластика из впускного канала в полость пресс-формы. Ее задача — обеспечить равномерное и непрерывное заполнение формы, минимизируя при этом дефекты изделий, такие как воздушные пузыри, неполное заполнение или излишняя усадка. В зависимости от конструкции литников выделяют горячие и холодные системы, каждая из которых имеет свои технологические особенности.

Холодные литники представляют собой классическую систему, где расплав охлаждается в каналах до затвердевания, после чего литник обычно удаляется вместе с изделием. Это более простая и относительно недорогая система, однако она требует дополнительной обработки после отливки. Горячие литники поддерживаются в расплавленном состоянии при помощи встроенных нагревателей, что позволяет избежать образования литниковых дефектов и значительно сократить время цикла производства.

Холодные литники: особенности и применение

Холодные литники широко используются благодаря своей надежности и простоте конструкции. Их основное преимущество — низкая стоимость изготовления и простота обслуживания. При такой системе расплав движется по литниковому каналу, который после охлаждения становится твердым, и отливку приходится отделять вручную или с помощью специальных устройств.

Однако у холодных литников есть и недостатки: они требуют большего времени для охлаждения, что увеличивает цикл производства, и могут вызывать потерю материала, так как литник обычно не возвращается в переработку. К тому же, наличие холодного литника на готовом изделии требует дополнительной обработки и может негативно сказываться на внешнем виде продукта.

  • Низкая стоимость изготовления пресс-формы.
  • Простота конструкции и ремонта.
  • Увеличенный цикл охлаждения и производства.
  • Необходимость удаления литника после отливки.
  • Потери материала из-за выбраковки литника.

Горячие литники: преимущества и недостатки

Горячие литники активно применяются в производстве изделий высокой точности и при большом объеме выпуска. Особенность конструкции заключается в поддержании расплава в литниковых каналах при рабочей температуре, благодаря встроенным нагревательным элементам и системам управления температурой. Это позволяет избежать затвердевания материала в каналах и значительно повысить качество отливок.

Преимущества горячих литников включают сокращение времени цикла, снижение потерь материала и повышение производительности. Кроме того, горячие литники уменьшают количество дефектов и позволяют избежать дополнительных операций по обработке готовых изделий. Однако сложность конструкции и высокая стоимость изготовления таких пресс-форм требуют тщательного анализа рентабельности их применения.

  • Сокращение времени производственного цикла.
  • Минимизация отходов материала.
  • Повышение качества отливок и уменьшение дефектов.
  • Высокая стоимость изготовления и обслуживания.
  • Необходимость контроля и настройки системы нагрева.

Критерии выбора литниковой системы

Выбор между горячими и холодными литниками зависит от множества факторов, включая тип изделия, объемы производства, требования к качеству и экономическую эффективность. Для крупных серий и изделий с высокими требованиями к точности и поверхности горячие литники часто становятся оптимальным решением. В случае ограниченных объемов и бюджетных проектов — предпочтение может быть отдано холодным системам.

При выборе важно учитывать следующие аспекты:

  • Объемы и частота производства.
  • Сложность и точность изделия.
  • Доступность и стоимость материалов и компонентов.
  • Возможности технического обслуживания и ремонта.
  • Экономический анализ затрат и окупаемости.

Практические рекомендации по конструкции литников

Для эффективной работы пресс-формы необходимо правильно спроектировать литниковую систему, учитывая особенности материала и технологический процесс. Рекомендуется:

  • Оптимизировать диаметр и длину каналов для равномерного заполнения.
  • Обеспечить легкий доступ к литниковым каналам для очистки и обслуживания.
  • Использовать современные материалы и покрытия для увеличения срока службы.
  • Проводить регулярный мониторинг температуры в горячих литниках.
  • При необходимости применять комбинированные системы, объединяющие преимущества обоих типов литников.

Конструкция литников горячих и холодных систем

Схема конструкции литниковых систем горячего и холодного типа — ключ к оптимизации производства

Съемные элементы пресс-форм: зачем они нужны

Почему съемные элементы пресс-форм играют ключевую роль в современном производстве? Их значение выходит далеко за рамки простой замены деталей — они обеспечивают гибкость, экономию времени и денег, а также повышают качество конечного продукта. В условиях постоянно меняющихся требований и необходимости быстрого реагирования на запросы рынка, съемные элементы становятся неотъемлемой частью конструкции пресс-форм, позволяя адаптировать оборудование под разные задачи без полной замены самой формы.

Содержание

Значение съемных элементов в конструкции пресс-форм

Современное производство изделий с применением пресс-форм сталкивается с необходимостью высокой адаптивности и экономичности. Именно съемные элементы обеспечивают возможность оперативно менять отдельные части пресс-формы, минимизируя время простоя оборудования и снижая затраты на ремонт. Это особенно важно при массовом и серийном производстве, где каждая минута и каждая деталь влияют на итоговую себестоимость продукции.

Кроме того, съемные элементы позволяют значительно увеличить срок службы пресс-формы. В случае износа или повреждения конкретного участка не нужно менять всю конструкцию — достаточно заменить или отремонтировать отдельный модуль. Такая модульная конструкция облегчает и упрощает процесс диагностики, ремонта и модернизации оборудования, что повышает общую производительность и стабильность технологического процесса.

Основные виды съемных элементов

Съемные элементы пресс-форм разнообразны по своей функции и конструкции. Наиболее распространённые виды включают:

  • Вкладыши и сердечники: отвечают за формирование внутренней поверхности изделия, часто подлежат замене при износе или смене конфигурации изделия.
  • Каналы охлаждения: съемные вставки, которые облегчают чистку и обслуживание системы охлаждения.
  • Направляющие и втулки: обеспечивают точность позиционирования и плавное движение подвижных частей пресс-формы.
  • Планки и фиксаторы: позволяют быстро закрепить или снять отдельные модули пресс-формы для обслуживания.

Каждый из этих элементов имеет свои особенности по материалам, размерам и способам крепления, что обеспечивает максимальную универсальность и удобство эксплуатации. Съемные части позволяют адаптировать пресс-форму под различные технологические задачи, повышая её функциональность.

Преимущества использования съемных элементов

Использование съемных элементов дает ряд важных преимуществ, которые становятся решающими при выборе конструкции пресс-формы:

  • Гибкость производства: возможность оперативно менять конфигурацию пресс-формы под разные изделия.
  • Экономия средств: снижение затрат на ремонт и замену деталей без необходимости полной замены формы.
  • Ускорение обслуживания: быстрый доступ к изношенным или поврежденным частям без разборки всей пресс-формы.
  • Повышение качества изделий: точное позиционирование съемных элементов улучшает качество и стабильность выпускаемой продукции.
  • Продление срока службы: снижение нагрузки на основные элементы пресс-формы за счет замены изношенных съемных модулей.

Критерии выбора материалов для съемных элементов

Выбор материала для съемных элементов пресс-формы во многом определяет её эффективность и долговечность. Ключевые параметры включают:

  • Износостойкость: материал должен выдерживать многократные циклы давления и трения.
  • Теплопроводность: особенно важна для элементов, контактирующих с расплавом или охлаждающей средой.
  • Коррозионная стойкость: необходима для предотвращения разрушения под воздействием химических веществ.
  • Обрабатываемость: материал должен легко поддаваться механической обработке и ремонту.

Чаще всего для съемных элементов применяют инструментальные стали с различными легирующими добавками, а также покрытия, повышающие эксплуатационные свойства. Правильный выбор материала позволяет значительно продлить срок службы съемных частей и повысить общую производительность пресс-формы.

Практические советы по обслуживанию съемных элементов

Для поддержания съемных элементов в рабочем состоянии и продления их срока службы необходимо регулярно проводить профилактическое обслуживание. Важные рекомендации включают:

  • Периодическую очистку от загрязнений и остатков материала.
  • Контроль состояния поверхностей и своевременное выявление износа.
  • Использование смазочных материалов для предотвращения коррозии и излишнего трения.
  • Регулярную проверку креплений и правильности установки съемных элементов.

Тщательное соблюдение этих рекомендаций позволит избежать поломок и простоев, повысит качество выпускаемой продукции и снизит затраты на ремонт и замену деталей.

Съемные элементы пресс-форм в работе

Использование съемных элементов позволяет быстро адаптировать пресс-форму и минимизировать простои производства

Выбор материала для сердечников и полостей

Выбор материала для сердечников и полостей пресс-форм — один из ключевых этапов в производстве высококачественных изделий. От правильного подбора зависит не только точность формы и качество готовой продукции, но и срок службы самой пресс-формы, а также эффективность производственного процесса. Сегодня рынок предлагает широкий ассортимент материалов, каждый из которых имеет свои особенности, преимущества и ограничения. Разобраться в этом многообразии и понять, какой материал подойдет для конкретной задачи, — важная задача для инженеров и технологов.

Содержание

Основные требования к материалам сердечников и полостей

При выборе материала для изготовления сердечников и полостей пресс-форм учитывается множество факторов. Главным требованием является высокая износостойкость, ведь эти элементы подвергаются постоянному воздействию высоких температур, давления и абразивного износа со стороны расплава. Материал должен сохранять геометрию и механические свойства в условиях циклических нагрузок и интенсивного термического режима, обеспечивая точность формования и стабильность размеров изделий.

Кроме прочности, важна коррозионная стойкость, так как пресс-формы часто работают в средах с агрессивными веществами и охлаждающими жидкостями. Хорошая теплопроводность также играет роль — она способствует равномерному охлаждению, предотвращает перегрев и деформации. Дополнительно материал должен обладать достаточной обрабатываемостью, чтобы обеспечить точную и экономичную обработку на различных этапах производства.

Металлы и их свойства для пресс-форм

Традиционно для изготовления сердечников и полостей используют высококачественные инструментальные стали, отличающиеся по химическому составу и свойствам. Наиболее популярны марки стали, такие как P20, H13, 1.2343, S136 и другие. Каждая из них имеет свои особенности:

  • P20: универсальная сталь с хорошей обрабатываемостью, применяется для массового производства, обеспечивает хорошую прочность и стойкость.
  • H13: хромованадиевая сталь с высокой жаропрочностью и устойчивостью к термическому усталостному разрушению, идеальна для пресс-форм с высокими тепловыми нагрузками.
  • 1.2343 (или 420 SS): инструментальная сталь с хорошей твердостью и стойкостью к износу, часто применяется для деталей с повышенной механической нагрузкой.
  • S136: нержавеющая сталь с высокой коррозионной стойкостью, отлично подходит для пресс-форм, работающих с агрессивными средами или требующих идеальной поверхности.

Кроме стали, в некоторых случаях применяются твердые сплавы и медные сплавы с высокой теплопроводностью для улучшения охлаждения, что значительно повышает эффективность производственного цикла.

Современные композиты и покрытия

Современные технологии открывают новые возможности благодаря применению композитных материалов и специальных покрытий. Порошковая металлургия позволяет создавать сверхтвердые и износостойкие материалы с улучшенными характеристиками, которые недостижимы для традиционных металлов. Например, композиты на основе карбида вольфрама обеспечивают повышенную стойкость к истиранию и тепловому воздействию.

Также широко используются покрытия, такие как DLC (алмазоподобные покрытия), TiN, TiCN, которые наносятся на поверхность сердечников и полостей для увеличения срока службы и улучшения скольжения. Эти покрытия защищают от коррозии, снижают трение и препятствуют налипанию материала расплава, что существенно улучшает качество изделий и снижает количество брака.

Ключевые факторы при выборе материала

Выбор материала для сердечников и полостей пресс-форм зависит от следующих факторов:

  • Тип и объем производства: для крупносерийного производства важна износостойкость и стабильность характеристик, для мелкосерийного — цена и удобство обработки.
  • Материал изготавливаемых изделий: разные пластики и сплавы требуют разных характеристик пресс-формы, особенно с точки зрения теплопроводности и химической стойкости.
  • Рабочие условия: температурный режим, наличие агрессивных сред и нагрузок на пресс-форму.
  • Экономические факторы: стоимость материала и обработки, возможные затраты на ремонт и обслуживание.

Практические рекомендации и советы

Для оптимального выбора материала рекомендуется комплексный подход, включающий анализ технологических требований, консультации с поставщиками материалов и опытными технологами. Следует учитывать не только текущие задачи, но и перспективы эксплуатации пресс-формы. Регулярный мониторинг состояния пресс-форм и своевременное применение защитных покрытий значительно увеличивают срок службы и улучшают качество выпускаемой продукции.

Обращайте внимание на возможность сочетания различных материалов и использование современных технологий обработки, что позволяет создавать комбинированные конструкции с максимальной эффективностью. Тщательное проектирование и правильный выбор материала – залог надежности и успешности производства.

Выбор материала для сердечников и полостей пресс-форм

Разнообразие материалов позволяет выбрать оптимальное решение для различных задач пресс-формирования

Типы охлаждающих каналов в пресс-формах

Эффективное охлаждение пресс-форм — одна из ключевых задач для обеспечения высокого качества изделий и увеличения производительности производства. В современных технологиях используется несколько типов охлаждающих каналов, каждый из которых имеет свои преимущества и особенности применения. Понимание принципов работы и конструктивных нюансов этих каналов помогает оптимизировать процесс охлаждения, снизить время цикла и продлить срок службы пресс-форм. В этой статье мы рассмотрим основные типы охлаждающих каналов, их конструктивные отличия, преимущества и советы по правильному выбору для различных производственных задач.

Содержание

Классические прямые охлаждающие каналы

Наиболее распространённым и простым типом охлаждающих каналов являются прямые каналы, выполненные в виде отверстий или полостей, расположенных внутри пресс-формы параллельно движению расплава. Они обеспечивают стабильное отведение тепла, что позволяет ускорить процесс охлаждения изделия и повысить производительность. Прямые каналы легко проектировать и изготавливать, что делает их экономичным решением для большинства стандартных пресс-форм.

Несмотря на простоту, у классических каналов есть ограничения. Например, равномерное охлаждение может быть затруднено при сложной геометрии изделия, а также в случаях, когда требуется более интенсивное или локализованное охлаждение. Кроме того, прямые каналы не всегда обеспечивают максимальную площадь теплообмена, что сказывается на эффективности системы в целом. Тем не менее, они остаются основой для многих конструкций благодаря доступности и надёжности.

Спиральные охлаждающие каналы: особенности и преимущества

Для более равномерного и интенсивного охлаждения применяются спиральные каналы, которые позволяют увеличить площадь соприкосновения охлаждающей жидкости с поверхностью пресс-формы. Такая конструкция способствует лучшему теплоотводу и снижению температурных перепадов, что особенно важно при изготовлении сложных и тонкостенных изделий.

Спиральные каналы изготавливаются с использованием сложных технологий сверления или аддитивного производства, что позволяет задавать необходимую форму и размер. Среди преимуществ данного типа охлаждения выделяют:

  • Равномерное распределение температуры по всей поверхности пресс-формы.
  • Снижение внутренних напряжений и деформаций изделия.
  • Увеличение скорости цикла за счёт более быстрого охлаждения.
  • Возможность оптимизации под конкретную геометрию и технологические требования.

Микроканалы и интегрированные системы охлаждения

Современные технологии позволяют создавать микроканалы — крайне тонкие каналы диаметром менее 1 мм, которые интегрируются непосредственно в тело пресс-формы с помощью инновационных методов, таких как лазерное сверление и аддитивное производство. Микроканалы обеспечивают максимальную эффективность теплообмена благодаря увеличению площади контакта с охлаждающей жидкостью и высокому уровню турбулентности потока.

Интегрированные системы охлаждения с микроканалами особенно востребованы в производстве высокоточных изделий, где критична стабильность температурных режимов. Эти системы способствуют значительному снижению времени охлаждения, повышают качество поверхности изделий и уменьшают износ пресс-форм.

Выбор и проектирование охлаждающих каналов

Правильный выбор типа охлаждающих каналов начинается с анализа технических условий производства: размера и геометрии пресс-формы, материала, технологических требований и объёмов выпускаемой продукции. Для типовых изделий часто достаточно классических прямых каналов, тогда как для сложных форм и тонкостенных деталей предпочтительнее спиральные или микроканальные системы.

Проектирование каналов требует учёта параметров потока охлаждающей жидкости, оптимального расположения для равномерного охлаждения, а также возможности обслуживания и очистки каналов. Использование современных CAD-систем и теплового моделирования помогает создавать эффективные системы охлаждения, снижая время цикла и улучшая качество готовых изделий.

Современные материалы и технологии для каналов

С развитием материаловедения и технологий изготовления пресс-форм появилась возможность использовать новые материалы и покрытия для охлаждающих каналов. Например, применение коррозионно-стойких сплавов и покрытий повышает долговечность каналов и снижает риск засорения и повреждений. Современные методы аддитивного производства позволяют создавать сложные геометрические формы каналов, которые невозможно выполнить традиционными способами.

Комбинация инновационных материалов и точного проектирования помогает достигать максимальной эффективности охлаждения, что положительно сказывается на производительности и экономической отдаче производства.

Охлаждающие каналы в пресс-формах

Разнообразие конструкций охлаждающих каналов позволяет оптимизировать процесс производства

Роль направляющих втулок в конструкции пресс-форм

Почему направляющие втулки считаются одними из важнейших элементов пресс-форм? Их роль часто недооценивают, но именно от правильного выбора и обслуживания втулок зависит точность, долговечность и бесперебойная работа всего оборудования. В направляющих втулках сосредоточена задача обеспечить идеальное соосное движение движущихся частей пресс-формы, минимизируя трение и износ. В условиях высокой цикличности производства даже незначительные отклонения могут привести к серьёзным поломкам и простоям. В этой статье мы подробно рассмотрим, какую функцию выполняют направляющие втулки, какие типы существуют, а также как их правильно выбирать и обслуживать, чтобы повысить эффективность работы пресс-форм.

Содержание

Функция направляющих втулок в пресс-формах

Направляющие втулки служат для обеспечения точного соосного перемещения подвижных частей пресс-формы, таких как штампы и пуансоны. Они играют ключевую роль в поддержании стабильности и минимизации люфта между движущимися элементами, что существенно снижает риск повреждения рабочих поверхностей и повышает качество готовой продукции. Благодаря втулкам обеспечивается равномерное распределение нагрузки и снижение механического трения, что продлевает срок службы не только самих втулок, но и всей пресс-формы в целом.

Кроме того, втулки помогают защитить направляющие штыри от преждевременного износа и коррозии. При отсутствии качественных втулок происходит неравномерное изнашивание, что приводит к заеданию движущихся частей, нарушению геометрии и, в конечном итоге, к поломкам. Таким образом, направляющие втулки являются неотъемлемой частью конструкции, обеспечивающей надежность и эффективность технологического процесса.

Виды направляющих втулок и их особенности

Современный рынок предлагает несколько типов направляющих втулок, различающихся по материалу изготовления, способу смазки и конструктивным особенностям. Наиболее распространены втулки из высокопрочной стали с термообработкой, обеспечивающей износостойкость и долговечность. Также используются втулки с покрытием, например, нитридом титана, для дополнительной защиты от коррозии и трения.

В зависимости от типа смазки втулки бывают:

  • С масляной или жировой смазкой, требующей регулярного обслуживания.
  • Самосмазывающиеся, выполненные из пористых материалов или с графитовыми вставками, которые значительно снижают необходимость в техническом обслуживании.
  • Втулки с антипригарным покрытием, уменьшающим налипание и загрязнения.

Выбор типа зависит от условий эксплуатации, частоты циклов и требований к техническому обслуживанию оборудования. Например, для пресс-форм с высокой производительностью предпочтительны самосмазывающиеся втулки, тогда как для малосерийного производства допустимы и классические варианты.

Критерии выбора направляющих втулок

Правильный выбор направляющих втулок начинается с анализа технологических требований и условий эксплуатации пресс-формы. Необходимо учитывать такие параметры, как нагрузка, скорость перемещения, температура, режим смазки и доступность обслуживания. Важным фактором является также материал втулок — он должен соответствовать требованиям прочности, износостойкости и устойчивости к коррозии.

Другие ключевые критерии включают:

  • Точность изготовления и допустимые допуски по диаметру и длине втулок.
  • Возможность замены и монтажа без сложных процедур.
  • Совместимость с направляющими штырями по материалу и конструкции.
  • Стоимость и доступность запчастей на рынке.
  • Отзывы и рекомендации производителей пресс-форм и оборудования.

От грамотного подбора втулок зависит не только ресурс пресс-формы, но и стабильность всего производственного процесса, а также качество конечной продукции.

Обслуживание и профилактика направляющих втулок

Регулярное обслуживание направляющих втулок — залог бесперебойной работы пресс-формы. Важной процедурой является своевременная очистка и смазка втулок, особенно если используются классические модели с масляной или жировой смазкой. Несвоевременный уход приводит к увеличению трения, перегреву и ускоренному износу втулок и направляющих штырей.

Внедрение систем контроля состояния втулок позволяет заранее выявлять износ и проводить профилактические работы, минимизируя простои оборудования. При плановом техническом обслуживании необходимо проверять геометрию втулок, наличие дефектов, а также оценивать состояние смазочного слоя. Для самосмазывающихся втулок рекомендуется контролировать уровень смазочного материала и при необходимости производить его восстановление.

Технологические инновации в производстве втулок

Современные технологии производства направляющих втулок постоянно совершенствуются, что позволяет создавать более износостойкие и надежные детали. Использование аддитивных технологий, новых сплавов и покрытий расширяет возможности для оптимизации конструкции пресс-форм. Например, наноструктурированные покрытия уменьшают трение и защищают от коррозии даже в агрессивных производственных условиях.

Инновационные материалы позволяют производить втулки с высокой точностью и долговечностью, что сокращает затраты на обслуживание и ремонт пресс-форм. В сочетании с системами автоматизированного мониторинга это открывает новые горизонты в повышении эффективности производства и снижении времени простоя оборудования.

Направляющие втулки в пресс-формах

Качественные направляющие втулки обеспечивают точность и долговечность работы пресс-форм

Типичные причины выхода из строя пресс-форм и как их избежать

Почему пресс-формы выходят из строя в самый неподходящий момент? Эта проблема знакома многим производственным предприятиям, где пресс-формы являются ключевым элементом технологического процесса. Частые поломки приводят к простоям, дополнительным расходам на ремонт и потере качества продукции. Понимание типичных причин выхода из строя пресс-форм и эффективные методы их предотвращения помогут не только продлить срок службы оборудования, но и значительно улучшить производительность предприятия. В этой статье мы подробно разберём основные факторы риска, способы диагностики и профилактические меры для сохранения работоспособности пресс-форм.

Содержание

Механическое изнашивание и усталость материалов

Одной из главных причин выхода из строя пресс-форм является механическое изнашивание, связанное с постоянным циклическим воздействием нагрузок. Пресс-формы работают в условиях высокой температуры, давления и трения, что со временем приводит к усталостным повреждениям металла — появлению микротрещин, деформаций и в конечном итоге разрушению рабочих поверхностей. Особую опасность представляют локальные перегрузки, вызванные неправильной регулировкой оборудования или дефектами в конструкции формы.

Для снижения износа применяются специальные износостойкие стали и покрытия, а также современные технологии термообработки, которые значительно увеличивают прочность и сопротивляемость материала. Регулярный мониторинг состояния пресс-форм с помощью методов неразрушающего контроля (например, ультразвуковой диагностики) позволяет выявить появляющиеся дефекты на ранних стадиях и провести своевременный ремонт, предотвращая аварийные поломки и сокращая простои производства.

Ошибки в эксплуатации и их последствия

Ошибки при эксплуатации пресс-форм — еще одна частая причина их преждевременного выхода из строя. Несоблюдение режимов работы, использование неподходящих смазочных материалов, неправильная настройка оборудования и несвоевременная чистка могут привести к накоплению загрязнений, перегреву и деформации деталей. Часто возникают ситуации, когда формы эксплуатируются при превышении допустимых нагрузок, что вызывает изломы и поломки.

Недостаточное внимание к профилактическому обслуживанию, несвоевременная замена изношенных элементов, а также попытки эксплуатации пресс-форм с видимыми дефектами усугубляют проблему и приводят к дорогостоящему ремонту или полной замене оборудования. Важно строго следовать рекомендациям производителей и внедрять систематический контроль за состоянием пресс-форм, чтобы минимизировать риск аварий.

Неправильный выбор материалов пресс-формы

  • Использование низкокачественных или неподходящих сталей
  • Отсутствие термообработки и упрочняющих покрытий
  • Применение материалов, не выдерживающих высоких температур
  • Нарушение технологических процессов изготовления пресс-форм
  • Игнорирование требований к химическому составу и механическим свойствам

Выбор материала для пресс-формы напрямую влияет на её долговечность и устойчивость к нагрузкам. Ошибки на этом этапе ведут к ускоренному износу и повреждениям. Современные технологии предлагают широкий спектр специализированных материалов с повышенной износостойкостью и термостойкостью, которые значительно продлевают срок службы пресс-форм. Важно доверять выбор профессионалам и использовать материалы, соответствующие условиям эксплуатации.

Незаметные дефекты и их влияние на ресурс

Не все повреждения пресс-форм видны невооружённым глазом. Микротрещины, внутренние дефекты сварных швов, мелкие деформации могут накапливаться постепенно, снижая прочность и функциональность изделия. Такие скрытые дефекты приводят к внезапным поломкам и вынужденным остановкам производства. Отсутствие регулярного профессионального осмотра значительно повышает риск возникновения серьезных аварийных ситуаций.

Использование современных методов диагностики — магнитопорошкового контроля, ультразвуковой дефектоскопии, тепловизионного анализа — помогает своевременно выявлять скрытые повреждения. Планирование ремонтных мероприятий на основе объективных данных о состоянии пресс-формы позволяет избежать дорогостоящих простоев и сохранить качество продукции на высоком уровне.

Preventивные мероприятия для продления срока службы

Предотвратить выход пресс-форм из строя возможно с помощью комплексного подхода к обслуживанию и эксплуатации. В первую очередь, необходимо внедрить регулярные профилактические осмотры и диагностику состояния форм. Важным элементом является обучение персонала правильным методам работы с пресс-формами, включая выбор смазочных материалов и соблюдение технологических режимов.

  • Регулярная очистка и смазка рабочих поверхностей
  • Своевременная замена изношенных деталей
  • Использование рекомендованных материалов и технологий ремонта
  • Планирование ремонтов с учётом производственного графика
  • Внедрение систем мониторинга и контроля состояния оборудования

Все эти меры помогают значительно снизить риск аварий, повысить производительность и сократить затраты на ремонт и замену пресс-форм. Знание и учет типичных причин выхода из строя — первый шаг к долговечной и эффективной эксплуатации оборудования.

Типичные причины поломок пресс-форм

Своевременное выявление и устранение причин поломок продлевает срок службы пресс-форм и снижает затраты на ремонт
