Типы охлаждающих каналов в пресс-формах
Эффективное охлаждение пресс-форм — одна из ключевых задач для обеспечения высокого качества изделий и увеличения производительности производства. В современных технологиях используется несколько типов охлаждающих каналов, каждый из которых имеет свои преимущества и особенности применения. Понимание принципов работы и конструктивных нюансов этих каналов помогает оптимизировать процесс охлаждения, снизить время цикла и продлить срок службы пресс-форм. В этой статье мы рассмотрим основные типы охлаждающих каналов, их конструктивные отличия, преимущества и советы по правильному выбору для различных производственных задач.
Содержание
- Классические прямые охлаждающие каналы
- Спиральные охлаждающие каналы: особенности и преимущества
- Микроканалы и интегрированные системы охлаждения
- Выбор и проектирование охлаждающих каналов
- Современные материалы и технологии для каналов
Классические прямые охлаждающие каналы
Наиболее распространённым и простым типом охлаждающих каналов являются прямые каналы, выполненные в виде отверстий или полостей, расположенных внутри пресс-формы параллельно движению расплава. Они обеспечивают стабильное отведение тепла, что позволяет ускорить процесс охлаждения изделия и повысить производительность. Прямые каналы легко проектировать и изготавливать, что делает их экономичным решением для большинства стандартных пресс-форм.
Несмотря на простоту, у классических каналов есть ограничения. Например, равномерное охлаждение может быть затруднено при сложной геометрии изделия, а также в случаях, когда требуется более интенсивное или локализованное охлаждение. Кроме того, прямые каналы не всегда обеспечивают максимальную площадь теплообмена, что сказывается на эффективности системы в целом. Тем не менее, они остаются основой для многих конструкций благодаря доступности и надёжности.
Спиральные охлаждающие каналы: особенности и преимущества
Для более равномерного и интенсивного охлаждения применяются спиральные каналы, которые позволяют увеличить площадь соприкосновения охлаждающей жидкости с поверхностью пресс-формы. Такая конструкция способствует лучшему теплоотводу и снижению температурных перепадов, что особенно важно при изготовлении сложных и тонкостенных изделий.
Спиральные каналы изготавливаются с использованием сложных технологий сверления или аддитивного производства, что позволяет задавать необходимую форму и размер. Среди преимуществ данного типа охлаждения выделяют:
- Равномерное распределение температуры по всей поверхности пресс-формы.
- Снижение внутренних напряжений и деформаций изделия.
- Увеличение скорости цикла за счёт более быстрого охлаждения.
- Возможность оптимизации под конкретную геометрию и технологические требования.
Микроканалы и интегрированные системы охлаждения
Современные технологии позволяют создавать микроканалы — крайне тонкие каналы диаметром менее 1 мм, которые интегрируются непосредственно в тело пресс-формы с помощью инновационных методов, таких как лазерное сверление и аддитивное производство. Микроканалы обеспечивают максимальную эффективность теплообмена благодаря увеличению площади контакта с охлаждающей жидкостью и высокому уровню турбулентности потока.
Интегрированные системы охлаждения с микроканалами особенно востребованы в производстве высокоточных изделий, где критична стабильность температурных режимов. Эти системы способствуют значительному снижению времени охлаждения, повышают качество поверхности изделий и уменьшают износ пресс-форм.
Выбор и проектирование охлаждающих каналов
Правильный выбор типа охлаждающих каналов начинается с анализа технических условий производства: размера и геометрии пресс-формы, материала, технологических требований и объёмов выпускаемой продукции. Для типовых изделий часто достаточно классических прямых каналов, тогда как для сложных форм и тонкостенных деталей предпочтительнее спиральные или микроканальные системы.
Проектирование каналов требует учёта параметров потока охлаждающей жидкости, оптимального расположения для равномерного охлаждения, а также возможности обслуживания и очистки каналов. Использование современных CAD-систем и теплового моделирования помогает создавать эффективные системы охлаждения, снижая время цикла и улучшая качество готовых изделий.
Современные материалы и технологии для каналов
С развитием материаловедения и технологий изготовления пресс-форм появилась возможность использовать новые материалы и покрытия для охлаждающих каналов. Например, применение коррозионно-стойких сплавов и покрытий повышает долговечность каналов и снижает риск засорения и повреждений. Современные методы аддитивного производства позволяют создавать сложные геометрические формы каналов, которые невозможно выполнить традиционными способами.
Комбинация инновационных материалов и точного проектирования помогает достигать максимальной эффективности охлаждения, что положительно сказывается на производительности и экономической отдаче производства.

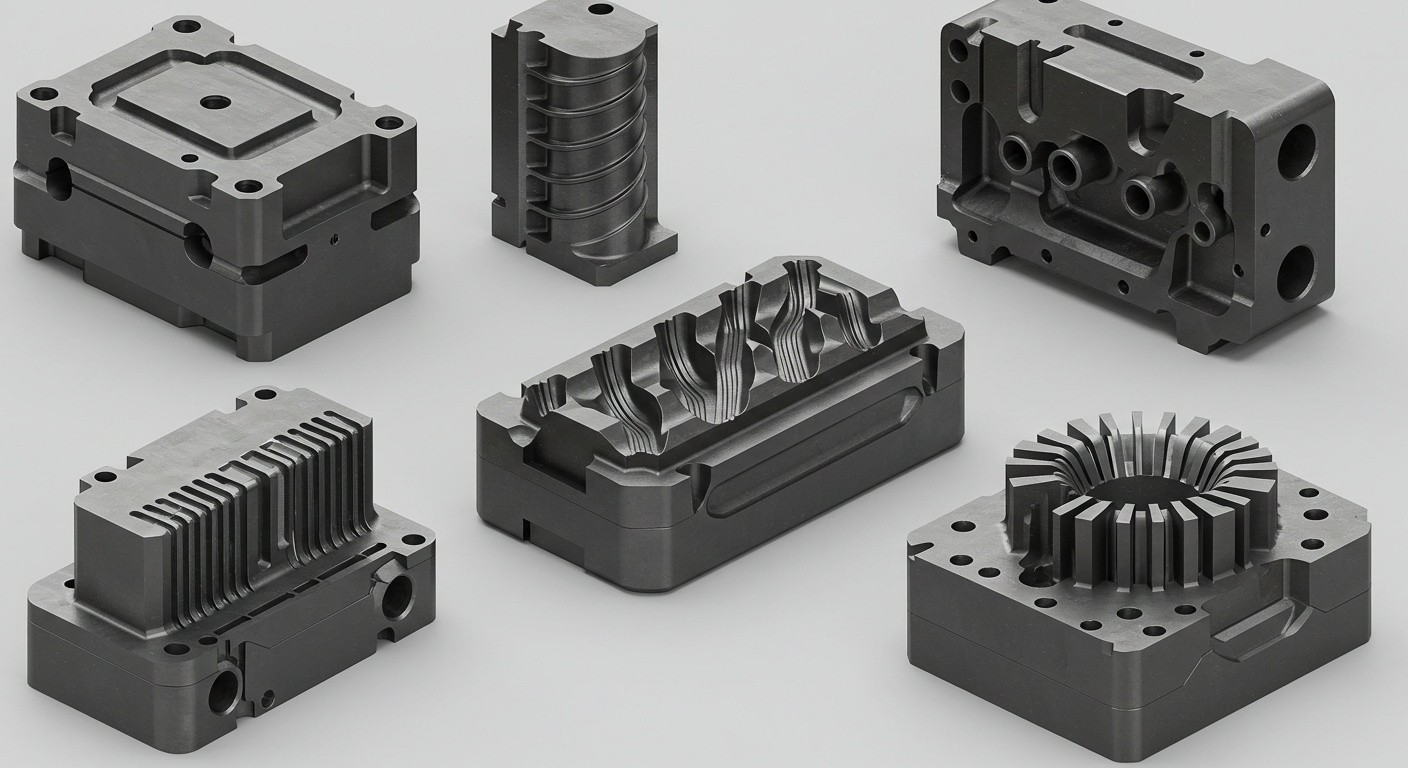

Разнообразие конструкций охлаждающих каналов позволяет оптимизировать процесс производства
